VSI7A沖擊式制砂整形機產品介紹

VSI7A沖擊式制砂整形機是紅星吸收多年的研發經驗和技術理念，采用全新四口葉輪設計結構和特殊密封結構防止軸承筒漏油等工藝，推出的全新一代石料制沙整形機械設備。該機具有節能、使用壽命長、應用廣泛等特點，可助力大砂場逐步向規?；?、集中化生產邁進，以滿足國家對環保及產能的要求。

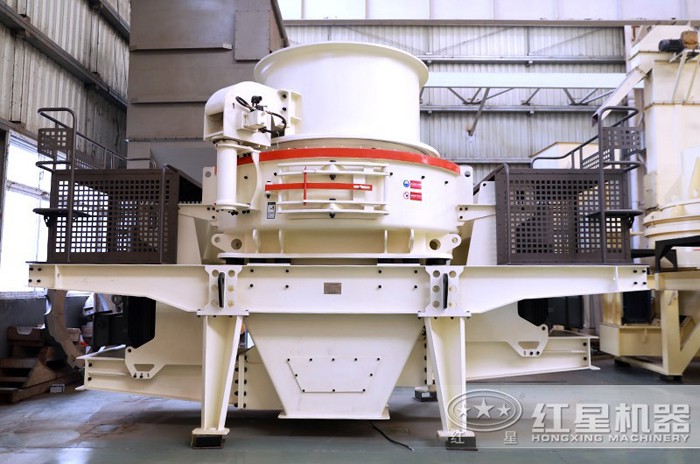

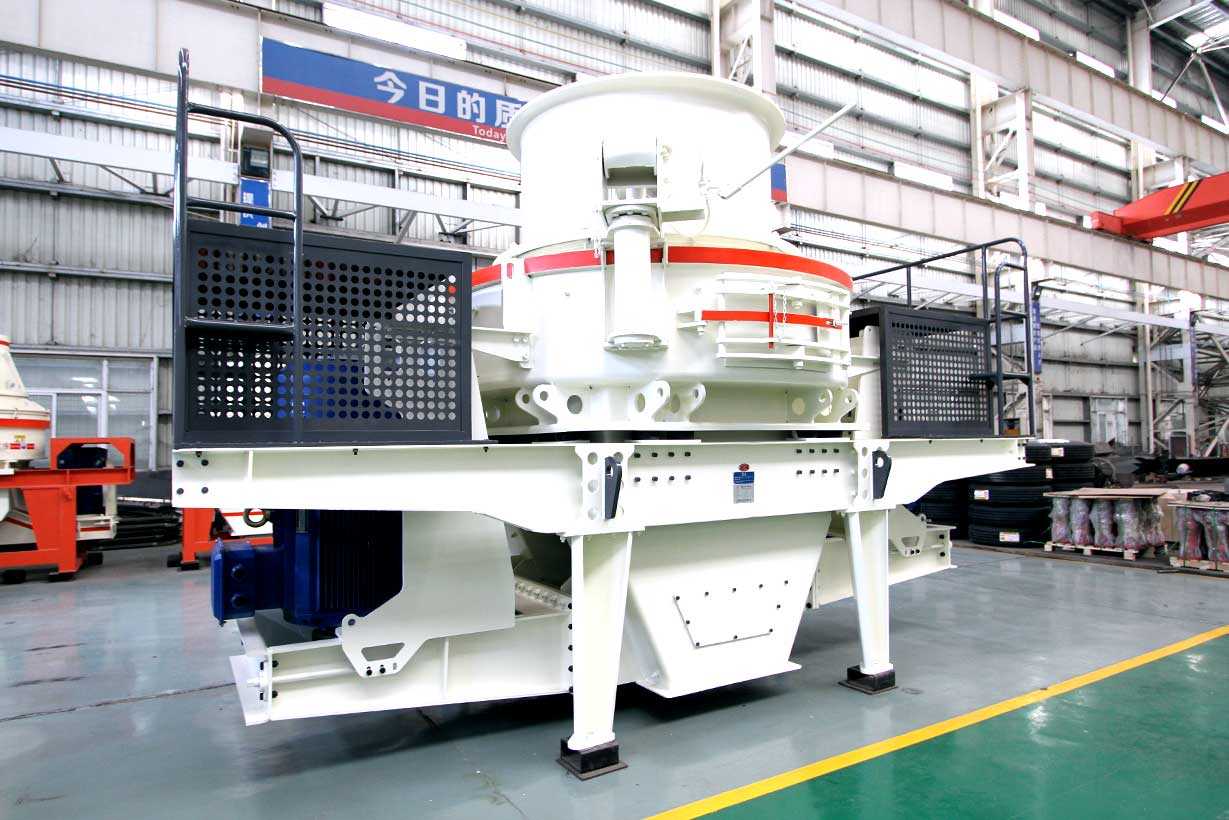

VSI7A沖擊式制砂整形機

工作原理

電機帶動軸承筒傳動部分主軸作高速旋轉，同時轉子隨主軸做高速旋轉運動，進入葉輪內部物料被葉輪加速后噴射到破碎腔，與破碎腔內形成的料襯物料相互撞擊、磋磨，將物料加速后獲得動能轉化為破碎或者整形物料所需要能量，在破碎腔內循環多次的物料在周圍氣體渦流的作用下經過多次破碎整形，從而實現物料的連續破碎整形，從機體下部排出形成所需成品物料。

此破碎方式為“石打石”，該模式主要應用于石料的整形破碎；另外本設備還配備了“石打鐵”破碎方式，與石打石不同的是：物料從轉子噴射出來之后與破碎腔內安裝的反擊塊進行撞擊，將物料加速獲得能量轉化為與反擊塊碰撞破碎所需要能量，撞擊之后物料直接從機體下部排出，無法實現在破碎腔的多次循環破碎，這種破碎方式主要適用于以破碎為主（提供大破碎比為目的）工作場合。

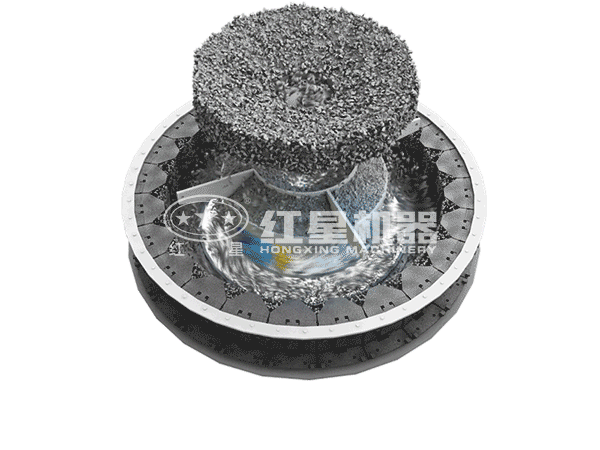

新型石料制沙整形機原理示意圖

性能特點

1設備運行成本更低

新工藝、新材料的采用，大大延長了易損件壽命，有效減少停機維護時間和易損件磨耗。 另外，周護板可調頭使用，也可降低成本投入；

2先進高效深腔四口葉輪

VSI7A系列制砂機由少量磨損零件組成,減少了更換易損件的時間。增加了可持續生產的時間。紅星機器一直在進行轉子和磨損零件的研究，以滿足客戶的應用和要求。優質的易損件質量，壽命比傳統件延長了45%。

3更可靠的潤滑及控制系統

對稀油潤滑站的風冷系統、溫度控制、缺油保護等全面升級，進一步確保設備的長期穩定運行。另外，可選配PLC智能化控物，通過DCS接口接入中央控制系統，實現集中控制。

4更安全、更好的工作環境

安全聯鎖，防止對人員的傷害；更好的設備平衡，減少對其它結構的要求；更少、更輕的易損件、更低的振動和噪音都有助于提高軸承壽命、減少磨損和維護,從而實現更大的可持續性。

紅星客戶車間實地考察

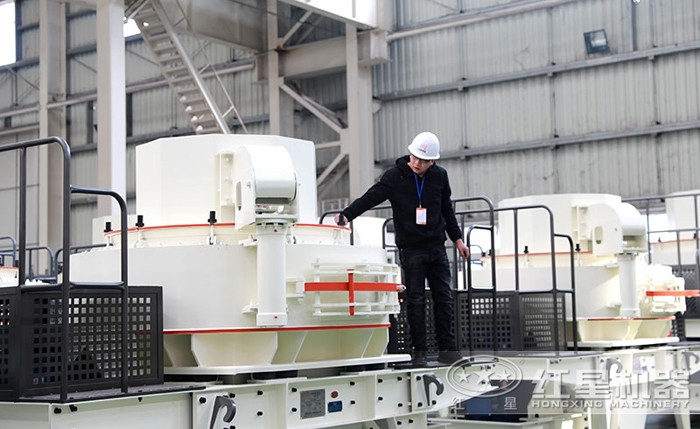

用戶到廠實地參觀

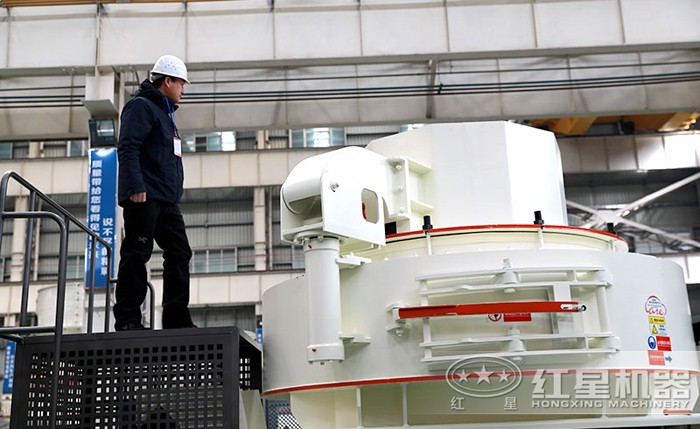

用戶參觀VSI7A沖擊式制砂整形機進料口

VSI7A沖擊式制砂整形機現場案例

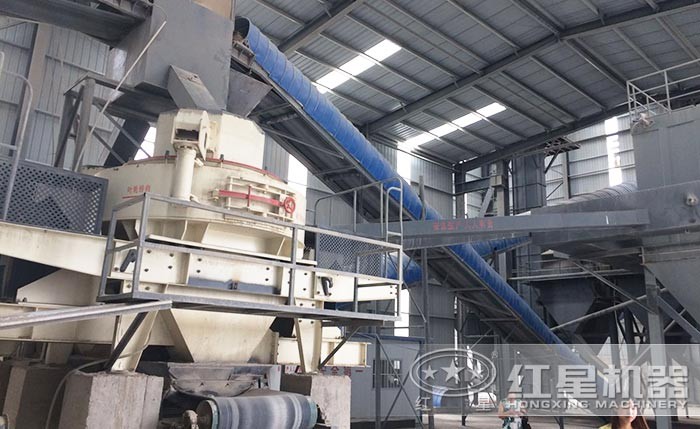

紅星VSI7A沖擊式制砂整形機已在江蘇用戶現場安裝就緒，準備投入作業

紅星廠家售后，全程為您服務

紅星售后團隊，心連心售后服務中國行

技術參數
